目    录
第一章:现浇混泥土屋面单层挂瓦条及开放式钢、木结构屋架安装凡高彩瓦施工方法
第一节 总则…………………………………………………………… (1)
第二节 技术要求……………………………………………………… (1)
第三节 屋面施工………………………………………………………(2)
第四节 挂瓦条安装及安排水沟处理…………………………………(3)
第五节 主瓦安装………………………………………………………(4)
第六节 配件安装………………………………………………………(5)
第七节 屋面结合部位节点处理及固定方法…………………………(6)

第二章:现混泥土或预制装配式钢混泥土屋面卧浆铺贴凡高彩瓦施工方法
第一节 总则……………………………………………………………  (7)
第二节 技术要求………………………………………………………  (8)
第三节 屋面放线及施工………………………………………………  (9)
第四节 主瓦铺贴………………………………………………………  (10)
第五节 配件安装………………………………………………………  (11)
第六节 施工应注意事项………………………………………………  (12)
附图1.配件产品及用量………………………………………………… (13)

第 一 章
  现混泥土屋面单层挂瓦条及钢、木结构屋架安装凡高彩瓦施工方法
一、总  则
  凡高企业施工专家及当地建筑工程师研究院技术专家一致推荐:挂瓦条施工方法安装凡高彩瓦,其优点是钢筋混泥土屋面和瓦面之间行成一空气隔热气层,对摄入室内生活区的热量减少,节省空调耗电,屋面施工方便快捷、干净、轮廓平直、挺括,防风性能良好,采用开放式屋面结构,还可减轻屋顶自重,降低综合造价,所有瓦片安装必须水平、垂直、对角线三个方向标齐,凡高彩瓦的施工应结合屋面设计图纸及当地施工习惯进行,但必须根据凡高彩瓦的特点按要求施工。
二、技术要求

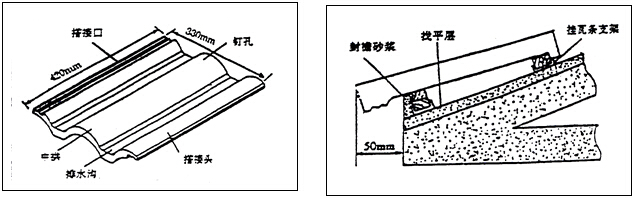

  1.凡高彩瓦的外形尺寸为420*330mm,屋檐挑出通常为50mm(见图1—2),每片瓦边筋搭接有5mm的调整。

  2.建议挂瓦条材质为:杉木、软杂土,截面规格为:25*25mm,须经防腐处理,固定挂蛙跳钢钉直径为:3.1-4.0*51mm,固定瓦片的圆钉或钢钉直径为:4.1-5.0*76mm(GB349-88)。

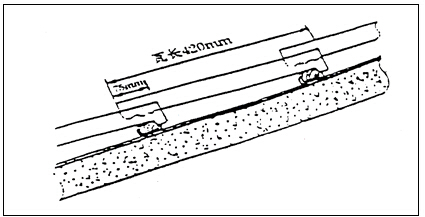

  3.屋面坡度大于22.5°时上下两层瓦最小搭接为:75mm,小于22.5°时上下最小搭接为:100mm(见图3)(为确保防漏,建议不在小于17.5°的坡屋面使用)。

  4.凡高彩瓦尺寸规则平整,不存在翘曲,瓦片之间为扣接设计,互相扣接安装,由于屋面不平整会导致瓦的边筋(左右侧),风雨檐(上下搭接部位)相互不能吻合,所以整个屋面找平误差不能超过25mm。

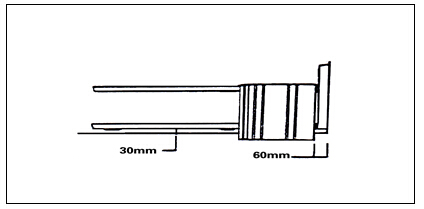

  5.固定檐口挂瓦条时屋檐口留30mm位置(见图4)用水泥砂浆封实,以防鸟筑巢及长时间自然风雨对挂瓦条产生腐蚀,水沟宽度最大为:200mm,山檐预留60mm为安装檐口瓦位置(见图4),安装配件的砂浆比例为:1:2。
  6.凡高彩瓦可切割和钻孔,主瓦应调节到中拱切割,抗折力在饱和状态下横向断裂不小于180Kg,抗风荷载最大风速为40m/秒,其中开放式钢、木屋架结构最小承载重量为:58Kg/m2。
  7.开放式钢、木结构屋架一般采用屋面板(厚15-20)加油毡,屋面不会像现浇屋面那样起伏不平,若不使用满铺木板缓冲气流,保护屋面,必须铺设垫毡(如350号油毡或高密度聚脂卷材),下荡不超过40mm,油毡铺设应与屋檐平行自下往上铺,横跨屋脊互相搭接至少75mm,在屋檐处挑出25mm。

三、屋面放线及施工
  1.现浇屋面应先找平,开放式钢、木屋架檀条、椽木、结构完整,应先满铺木板或垫毡后,按以下步骤放线,距屋脊30mm处弹一平行于屋脊的平行线,确定最上一层瓦的位置,距屋檐65mm处弹一平行屋檐的平行线(除挂瓦条宽35mm外,余下30mm用浆封檐),再距屋檐350mm位置弹一平行线,此线是第一根挂瓦条上菱对其位置(即是屋檐第一层的位置),以保证屋檐瓦挑出至少50mm。
  2.挂瓦条的间距不能大于345mm,以保证上下瓦层搭接不小于75mm,使上一层瓦的三重挡雨檐将下排瓦的钉孔盖住。

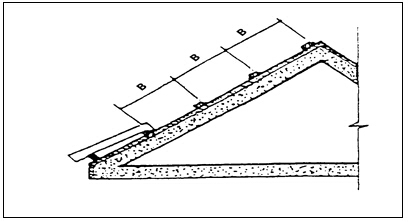

  3.因现浇屋面存在误差,为保证挂瓦条间距均匀相等,从两山檐山下分别量出两线间的距离,设其为:A:A,挂瓦条间距计算方法如下:A/345=D(420-75=345),这时D极少为整数,为保证上下搭接,即取大于D的整数C,再A/C=B(则B是挂瓦条等分间距,通常小于345mm),A也用同种方法计算,自第一根挂瓦条起每个等分两边对正弹线(见图5)。

四、挂瓦条的安装及排水沟处理
      1.安装挂瓦条前,先确定排水沟位置及中心线,以中心线两边距180mm处弹平行线,各钉一根顺水条(见图6),此顺水条应两端切成斜角与屋檐及屋脊挂瓦条齐平,山檐边固定一根顺水条连接所有横向挂瓦条,以便固定檐口瓦。
  2.取挂瓦条最佳直角为上菱,对齐墨线固定,木、钢结构屋架直接在木上固定即可,挂瓦条接口须交错排列,上菱成一直线,在屋檐65mm线上重叠固定两根挂瓦条,将屋檐第一层撑起,使其与上面个层瓦面保持水平(见图2),固定挂条必须承载大于800牛顿/延米的上掀强风荷载(注:如开放式屋架安装挂瓦条时,屋檐口重叠两根挂瓦条应固定在垫毡下面,以便屋面潮气排除。

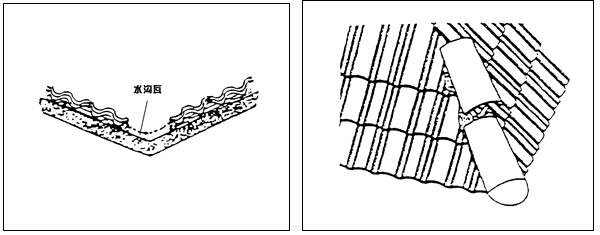

  3.排水沟瓦安装时,将排水沟瓦平稳放入水沟内,使水沟两边顺水条将瓦挟稳,对于坡地较大的排水沟应用钉子将檐口的排水沟瓦搁牢,自然上下搭接安装。
  4.除水沟瓦外,还可采用铅板(厚度为1.8-2.5mm),镀锌钢板、玻璃钢水沟,如有需要,应在地面预先制作,铺入排水沟后两边包住木条,并用钉子固定,屋檐处铅板向下折叠,以防雨水倒灌,需要搭接的应上下搭接,当坡度小于30度时,最下搭接长度的是150mm,小于30度相应增大。




五、主瓦安装

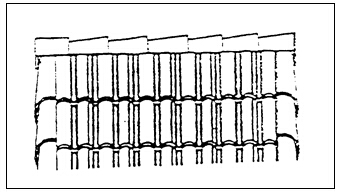

  1.为了保证瓦片铺完后轮廓挺括,挂瓦条安装固定后,铺瓦前应弹取纵向直线,作法:在挂瓦条层左右两边山檐预留60mm处取以檐口线成直线弹线,然后从屋檐和屋脊分别对线预铺瓦调整完毕后,每隔两片瓦的边筋位置对正弹取纵向直线,(见图7)或按两片瓦的宽度尺寸推算,(两片瓦的宽度可从597-599mm数调节)确定弹纵向直线,铺瓦时以上线对齐,使屋面达到水平、垂直、对角线三向标齐。
  2.预铺瓦过程中,即充分利用边筋3mm调节位置,对于大屋面可调节成整片,窄屋面则可将瓦片调节到中拱切割(件图8),根据不同的檐口决定,这里是指双坡(人字形)屋面,主瓦铺设搭接可成一直线,也可交错排列,如开放式结构屋架必须在两个坡面同时上瓦,严禁单坡上瓦。
  3.正式铺瓦时,在屋檐右下角开始自左向右,自下向上,主瓦固定方式应按各地实际气候和台风情况及屋面坡度采用不同的固定方法,在沿海或挡风物极少的地区,坡度在35°以上屋面或墙面,必须使用钉子安装,挂瓦条用同样钉子固定。

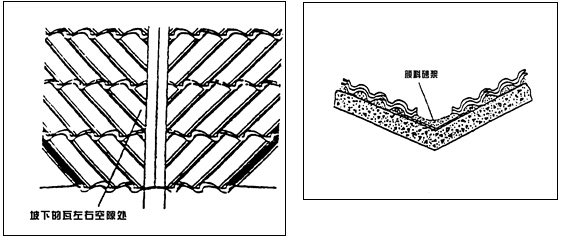

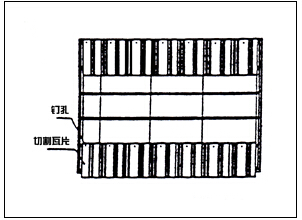

  4.排水沟的宽度应根据排水沟集水区的面积的大小及地区降雨量决定,确定水沟宽度后在瓦片上弹线,用电动手提圆锯切割瓦片,排水沟部位瓦片切割铺齐,用:2砂浆将瓦底部空隙全部封实抹平压光,如采用铅板或镀锌钢板排水沟可用砂浆找槽封实抹光(见图9),而涂凡高涂料两道,切下的瓦角可在上面钻孔将其固定。
六、配件安装

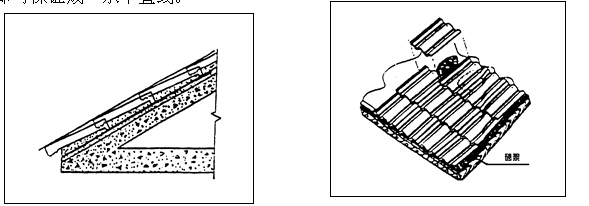

  1.斜脊的安装应从斜脊封头开始,脊瓦自下向上搭接铺至正脊,(见图10)山檐部位下端用檐口封开始,檐口瓦铺至山檐顶,底部卧浆饱满,并用钉子固定于山檐位置的木条上,(见图11、12)。
  2.贯通山墙的屋脊山封头脊开始,脊瓦搭接铺至末端封头脊瓦,使用圆脊时应将最后一脊瓦切割适合安装,使用椎脊时,山檐两边分别用大封头和小封头(见图13),所有配件安装必须成一直线,采用1:2砂浆饱满固定沿浆勾缝抹平压光,面涂同色的凡高涂料两道,施工时应保持瓦面整洁,随装随抹干净。

  3.三向屋面交接部位(即量斜脊和正脊交接处)采用三向着脊,如多向屋面和倾角过大的交接部位可用脊瓦切割拼装,屋檐处留10mm直径小孔,让水排出缓和气流。

七、屋面结合部位节点处理及固定方式

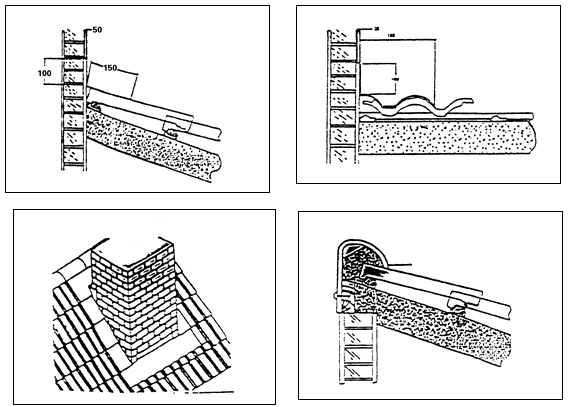

  1.在铺设屋面瓦时结合部连接防水处理必须认真考虑,在此提供大样仅供参考,水平结合部(见图14)垂直结合部(见图15)烟灶外部(见图16),如墙斜板压顶部位或单坡屋脊采用单向脊安装(见图17),所有结合部防水均可采用铅板或镀锌钢板、卷材、防水油膏、麻刀灰等做泛水构筑。
  2.顺水条截面规格建议为:20*10mm
  3.根据沿海强风荷载,请使用钉子固定瓦片。


第二章
  现浇混凝土或预制装配式钢筋混凝土屋面卧浆铺贴凡高彩瓦施工方法
一、总 则
  采用正确安全的施工方法是施工者的责任,瓦片的安装铺设必须达到水平垂直,对角线三方向的标齐,混凝土屋面铺贴凡高彩瓦,施工时应结合屋面设计图纸和当地的施工习惯进行,但同时必须遵循凡高瓦的技术特点按要求严格施工,特别对于越较大的屋面安装凡高彩瓦,必须采取牢靠的施工措施,确保施工安全。
二、施工技术要求
  1.凡高彩瓦的外形尺寸为:420*330,屋檐挑出通常为:50mm,每片瓦吻接搭扣有2.5mm的调整。
  2.凡高彩瓦适用于17.5°到90°的屋面铺设,坡度在22.5°以上的屋面,最小上下搭接为:75mm,坡度小于22.5°时上下最小搭接为100mm。
  3.屋面整体找平的最大误差不超过15mm(除横纵拉水平线找平铺瓦外),每层瓦左右距离最大误差不超过5mm。
  4.水沟宽度最大为250mm,铺瓦砂浆水泥与细沙的比例为1:2:8。
  5.凡高彩瓦的抗折力在饱和状态下横向断裂不小于150Kg,可切割和钻孔,需切割时应调节到主瓦的中拱切割。
  6.山檐预留60mm为安装檐口瓦的位置,(也可根据实际情况在20mm内相应调节)。
三、施工放线
  1.在现浇屋面找平后放线,先确定屋面的轮廓(如屋脊、水沟等位置),(见图1),放线作法:在屋脊弹出分中线,尽量使屋面对称或平行,然后从屋檐往上两侧量出370mm,弹一条平行线确定屋檐第一层瓦的位置(见图2),再往右檐边分别量出屋脊中线与此线的长度,两檐边的长度极少数相等,误差大的根据实际情况在屋脊处调节,保证每排主瓦左右误差不超过5mm。

  2.为保证每排瓦间距均与相等,可按以下方法计算铺瓦的层数及间距,量出左右檐边的长度设其为:A和AD,A/345=D(420mm-75mm=345mm),这时D极少为整数,为满足上下搭接大于75mm,取大于D的一个整数C,再以A/C=B,B即是铺瓦时每层瓦的间距,将A也以同样方法计算,在两边山檐分别划好等份,弹线确定每层瓦的位置(见图3)。

  3.由于屋面在浇筑中可能出现的误差,山檐与屋檐不一定成直角,所以需取一条与屋檐线为直角的山檐线,再根据实际的误差调节山檐安装配件的预留位置,两檐通常预留60mm弹线,必要调节时,在20mm内调整,这两条弹线也是主瓦铺设的始线与终线。(见图4.5)
  4.为保证铺完后屋面达到水平、垂直、对角线三方向的标齐,应在屋檐第一层瓦和瓦脊处最后一层瓦预铺瓦,面积大的屋面利用边筋搭扣3mm的调整范围来调节成整片瓦,面积小的屋面也可调节到中拱切割,调节整齐后在瓦的边筋位置对正弹纵向直线,铺瓦时每铺两片瓦的边筋与线对齐,这样即使铺到终点也不会因累积尺寸变化发生错乱,也可按两片瓦的宽度(两片瓦的宽度刻在597-599mm模数间调整),将屋面量好纵向等分线后弹线将屋面分成相应铺瓦位置的规则方块(见图5)

四、主瓦铺贴

1.铺瓦前现浇屋面和瓦片应保持适当润湿,铺瓦必须与弹线对齐,自右向左由下向上铺设,其接合方式可成一直线,也可交错排列。
  2.屋檐第一层瓦应与其上两层瓦水平,作法如下:取三片瓦相应放置檐口向上的三层瓦片铺设的线上,此时檐口屋面瓦会出现低垂,应用水泥砂浆垫起固定卧实檐口第一片瓦,两边同样作法后拉水平线铺设,檐口第一层即可保证成一水平直线。

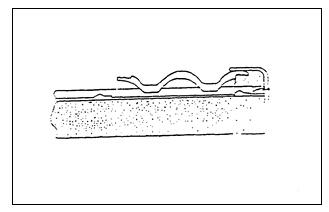

  3.由于考虑隔热性能,在30°以下坡屋面铺瓦,只需饱敷两条砂浆于瓦片排水沟底部位置,每片瓦的瓦爪必须与水平屋面紧贴,使主瓦平稳的挂在砂浆上(即贴又挂)(见图7)
  4.坡度大于30°的坡屋面铺设仅需彩瓦需以钢钉固定,对于倾角较大的屋面,为保证铺瓦牢固,应采取牢靠的固定措施,并且铺瓦砂浆饱满。
五、安装配件
   1.安装配件由檐口开始,在屋面预留60mm位置用冲击钻钻约30mm深的钻塞木,将30mm*40mm木方用钢钉固定于檐口内,从檐口第一片檐口封开始,每片檐口瓦须与上排主瓦顶齐。直铺到檐口顶端,安装好的檐口瓦檐口必须成一直线,采用的固定方法是:砂浆饱满卧实,檐口瓦孔穿钢钉直至木方牢固(见图8)。

  2.斜脊安装由斜脊封头开始,再用脊瓦铺至正屋脊,贯通两边的屋脊相应采用大封头开始,脊瓦铺至末端以小封头收口(这里指椎脊),固定方法可用水泥砂浆卧实固定。
  3.排水沟的宽度应根据排水沟集水面积的大小、坡度和所处地区降雨量来决定一般18-28mm,确定了排水沟宽度后,分别在排水沟瓦片位置弹直线,用电动圆切割瓦片,铺设整齐后,用砂浆将瓦片底部空隙全部封实抹平。(见图9)

  4.排水沟除了可用排水沟瓦安装外,还可选用铅板、镀锌薄铁板、卷材等材料来构筑,(如1.2mm厚的高聚物改良性沥青防水卷材以及强性防水涂料),其它节点结构均匀可采用铅板、镀锌钢板、油膏、麻刀灰等构筑。(见图10)
  5.配件安装完毕后,在有砂浆明显裸露的部位沿浆自然勾缝抹平,面涂凡高彩瓦涂料两道。
六、施工应注意事项
  1.安装配件时请看清安装详细位置,凡需防水处理的节点,铺瓦前必先构造。
  2.施工过程中严禁污染瓦面,应随铺随手清理擦干。
  3.结合部节点大样可参照第一章或凡高公司索取其它更详细的资料。
  4.以上未尽事宜请按屋面设计图纸和施工常规执行,节点大样图。
  5.施工前必须详细阅读熟本手册。

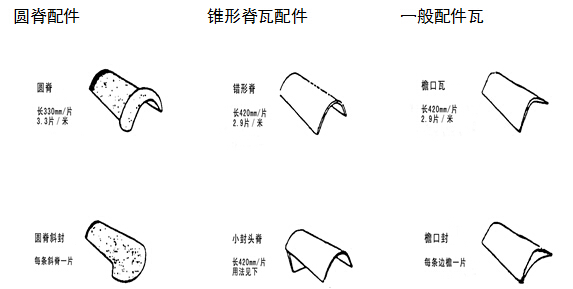

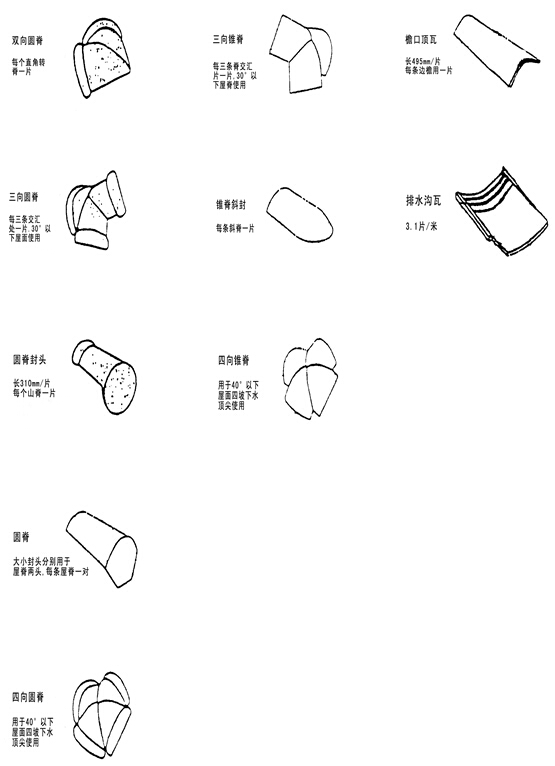

  附图配件图及参考用量
